Bạn muốn chôn cáp một cách hiệu quả. Hướng dẫn này giúp bạn nắm vững cách vận hành an toàn của Máy đào rãnh cáp chạy bằng động cơ diesel MARSHINE Dụng cụ chôn cáp cầm tay. Bạn sẽ tìm hiểu các bước cần thiết cho các loại cáp khác nhau, nhưDây đồng đánh dấu hoặc nhôm URDvà hiểu độ sâu cho các mục nhưCáp UF hoặc ống dẫn PVC loại được bảo vệ GFCI.
Trước khi bạn bắt đầu chôn bất kỳ dây cáp nào, việc chuẩn bị tốt sẽ tạo nên sự khác biệt. Bạn muốn đảm bảo an toàn, hiệu quả và kết quả thành công cho dự án của mình. Điều này liên quan đến việc hiểu khu vực làm việc của bạn, thu thập nguồn cung cấp phù hợp và kiểm tra thiết bị của bạn.
Bước đầu tiên của bạn luôn là biết những gì ẩn bên dưới bề mặt. Bạn phải xác định mọi tiện ích ngầm hiện có trước khi đào. Đây không chỉ là một ý tưởng hay; đó là một yêu cầu an toàn.Tiêu chuẩn OSHA 1926.651(b)(1)yêu cầu bạn xác định vị trí ước tính của các công trình tiện ích như đường cống, điện thoại, nhiên liệu, điện và nước trước khi bạn bắt đầu bất kỳ cuộc khai quật nào.
Bạn nên liên hệ với các công ty tiện ích hoặc chủ sở hữu trong thời gian phản hồi tại địa phương của bạn. Họ sẽ giúp bạn đánh dấu vị trí các đường của họ. Nếu họ không thể phản hồi trong vòng 24 giờ (hoặc lâu hơn nếu luật tiểu bang hoặc địa phương của bạn cho phép), bạn có thể tiến hành một cách thận trọng. Bạn sử dụng thiết bị phát hiện hoặc các phương pháp được chấp nhận khác để tìm những dòng này. Khi việc khai quật của bạn đến gần vị trí ước tính, bạn phải xác định vị trí chính xác bằng các phương tiện an toàn và có thể chấp nhận được. Ví dụ,khai quật chân không thủy lựccó thể là một phương pháp tốt nếu bạn điều chỉnh nó để tránh làm hỏng các tiện ích.
Hãy tìmhệ thống mã màu được tiêu chuẩn hóa từ Hiệp hội Công trình Công cộng Hoa Kỳ (APWA). Những màu này cho bạn biết loại tiện ích nào hiện có:
Bạn cũng cần phải xem xét các điều kiện đất đai. Sự biến động của môi trường, bao gồm các loại đất và tải trọng, đóng một vai trò lớn. Các yếu tố như sương giá và độ lún có thể ảnh hưởng đến độ ổn định của ống dẫn chôn trực tiếp. Đất cũng có thể gây ăn mòn. Một số loại đất nhất định cóđặc tính ăn mòn có thể làm suy giảm vật liệu cáptheo thời gian. Bạn phải chọn dây cáp có lớp phủ bảo vệ thích hợp để đảm bảo chúng có tuổi thọ cao. Đối với rãnh sâu hoặc điều kiện đất cụ thể, bạn có thể cần ống dẫn có tường nặng hơn.
Khi bạn hiểu trang web của mình, bạn thu thập mọi thứ bạn cần. An toàn luôn được đặt lên hàng đầu. Bạn nên có:
Trước khi nghĩ đến việc khởi động động cơ, bạn phải thực hiện mộtkiểm tra kỹ lưỡng trước khi vận hànhcủa Máy đào rãnh cáp chạy bằng động cơ diesel MARSHINE Dụng cụ chôn cáp cầm tay. Bước quan trọng này giúp ngăn ngừa lỗi thiết bị và cho phép bạn khắc phục các sự cố nhỏ trước khi chúng trở thành sự cố lớn.
Bạn nên kiểm tra một số mục chính:
Dành vài phút này để kiểm tra thiết bị của bạn, đảm bảo thiết bị hoạt động an toàn và hiệu quả trong suốt dự án chôn cáp của bạn.

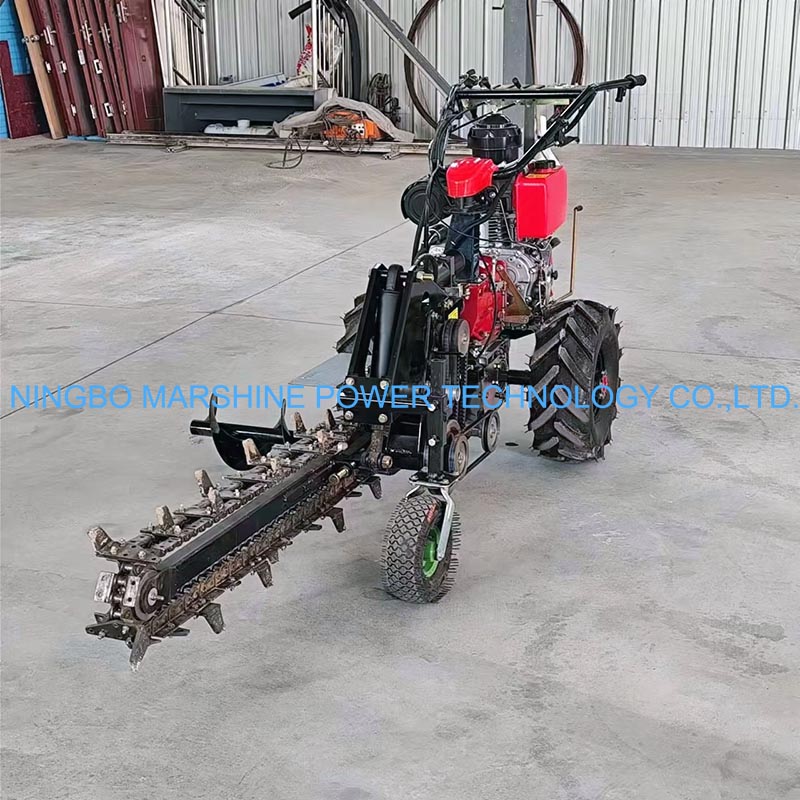

Bây giờ bạn đã chuẩn bị trang web của mình vàđã kiểm tra thiết bị của bạn, bạn đã sẵn sàng đưa Công cụ chôn cáp cầm tay chạy bằng động cơ diesel MARSHINE của mình vào hoạt động. Phần này hướng dẫn bạn quy trình chôn cáp thực tế, từ bắt đầu đào rãnh cho đến đảm bảo độ sâu và phạm vi bao phủ thích hợp.
Bạn bắt đầu bằng cách định vị cẩn thận công cụ MARSHINE của mình. Đầu tiên, bạn cần có một lộ trình rõ ràng. Bạn nênđánh dấu đường dẫn cáp bằng cách sử dụng sơn phun hoặc dây. Điều này giúp bạn giữ rãnh thẳng và chính xác. Khi đường đi của bạn được đánh dấu, hãy căn chỉnh lưỡi chôn của dụng cụ với điểm bắt đầu của rãnh mà bạn đã lên kế hoạch.
Đảm bảo dụng cụ ổn định và trên mặt đất bằng phẳng nếu có thể. Bạn muốn tránh bắt đầu trên một con đường dốc hoặc dốc. Hạ lưỡi dao chôn xuống từ từ cho đến khi nó vừa chạm đất. Sau đó, sử dụng sức mạnh và bắt đầu tiến về phía trước với tốc độ chậm và ổn định. Đường chuyền ban đầu này tạo ra một vết cắt nông, hướng dẫn bạn đi hết phần còn lại của rãnh. Về cơ bản, bạn đang vẽ đường đầu tiên của mình trên nền đất.
Khi công cụ MARSHINE của bạn di chuyển về phía trước, nó sẽ tạo ra rãnh. Bạn cần dẫn cáp vào rãnh mới hình thành này. Nhiều dụng cụ MARSHINE có thanh dẫn cáp hoặc máng dẫn cáp trực tiếp phía sau lưỡi chôn. Bạn chỉ cần đưa cáp của mình vào hướng dẫn này. Đảm bảo cáp được tháo ra khỏi cuộn một cách trơn tru. Bạn không muốn bất kỳ sự gấp khúc hoặc trở ngại nào.
Sau khi cáp đã vào rãnh, bạn cần cố định cáp lại. Điều này liên quan đếnsan lấp cẩn thận. Bạn lấp đất cẩn thận vào rãnh để tránh làm hỏng dây hoặc ống dẫn. Để tăng cường bảo vệ và nhận dạng trong tương lai, bạn có thể sử dụng lưới cảnh báo và băng cảnh báo tiện ích. Chúng đánh dấu các vị trí cáp và giúp đảm bảo chúng vẫn ở đúng vị trí.
Bạn nên lấp rãnh theo từng lớp. Nén đất bằng tay trực tiếp phía trên dây cáp. Điều này giúp lắng đất xung quanh cáp. Đối với lớp trên cùng và đất xung quanh, bạn có thể sử dụng máy đầm. Điều này đảm bảo mặt đất vững chắc và ổn định. Cuối cùng, bạn khôi phục lại mặt đất. Bạn thay thế bất kỳ mặt đường hoặc cảnh quan nào đã bị loại bỏ để làm cho khu vực này an toàn và gọn gàng.
Các loại cáp khác nhau cần các phương pháp bảo vệ khác nhau:
| Loại cáp | Phương pháp bảo vệ |
|---|---|
| Cáp chôn trực tiếp (UF-B) |
- Độ sâu:24 inch (không có ống dẫn hoặc GFCI) hoặc 12 inch (có bảo vệ GFCI). - Sự bảo vệ:Thích hợp cho việc chôn cất trực tiếp, nhưng nên sử dụng biện pháp bảo vệ bổ sung như lớp lót cát hoặc băng cảnh báo ở những vùng có nhiều đá. |
| Ống dẫn (PVC hoặc kim loại) |
- Độ sâu:18 inch (PVC) hoặc 6 inch (kim loại). - Sự bảo vệ:Cung cấp sự bảo vệ vật lý tuyệt vời chống lại thiệt hại do đào, đá và rễ cây. Dây được kéo qua sau khi lắp đặt. |
| Cáp bọc thép (Cáp MC) |
- Độ sâu:Khác nhau tùy theo mã địa phương, thường tương tự như chôn cất trực tiếp. - Sự bảo vệ:Có lớp giáp kim loại để tăng cường khả năng bảo vệ vật lý, giúp nó phù hợp với những khu vực có nguy cơ hư hỏng cơ học. |
| Cáp khay (Cáp TC) |
- Độ sâu:Thường được lắp đặt trong các khay cáp, nhưng có thể được chôn nếu được xếp loại để chôn trực tiếp. - Sự bảo vệ:Thường được sử dụng trong các ứng dụng công nghiệp, mang lại sự bảo vệ tốt khi lắp đặt trong ống dẫn hoặc khay. |
| Cáp hạ thế |
- Độ sâu:Khác nhau, thường nông hơn (ví dụ: 6-12 inch) để chiếu sáng cảnh quan hoặc tưới tiêu. - Sự bảo vệ:Có thể yêu cầu ống dẫn hoặc ống bảo vệ tùy thuộc vào điện áp và quy định của địa phương. |
| Cáp quang |
- Độ sâu:Khác nhau, thường tương tự như cáp điện. - Sự bảo vệ:Có thể được chôn trực tiếp hoặc lắp đặt trong ống dẫn. Những cân nhắc đặc biệt về bán kính uốn cong và bảo vệ loài gặm nhấm là rất quan trọng. |
Đối với đất sét nặng, nhiều đá hoặc những khu vực có rễ cây, việc lắp đặt ống dẫn điện cứng bằng kim loại mạ kẽm với các dây cách điện riêng lẻ kéo vào bên trong sẽ mang lại khả năng bảo vệ tốt hơn cho hệ thống dây điện chôn dưới đất. Điều này giảm thiểu nhu cầu đào rộng rãi.
Duy trì độ sâu chôn phù hợp là rất quan trọng để bảo vệ cáp và tuân thủ các quy định. Bạn có thể đạt được điều này với một vài kỹ thuật vận hành. Đầu tiên, bạn cần phù hợpđào tạo trình cài đặt. Điều này nhấn mạnh việc xác minh độ sâu thường xuyên trong quá trình đặt cáp. Bạn không nên chỉ đoán; bạn cần kiểm tra.
Người vận hành thiết bị cày và đào rãnh cũng yêu cầu phản hồi ngay lập tức về độ sâu để duy trì tính nhất quán. Bạn có thể sử dụng các kỹ thuật đơn giản như lưỡi cày được đánh dấu. Bạn cũng thực hiện các điểm dừng đo định kỳ. Điều này giúp đảm bảo bạn đáp ứng các thông số kỹ thuật trong suốt quá trình lắp đặt, không chỉ ở các điểm kiểm tra. Bạn muốn tránh hiệu ứng tàu lượn siêu tốc với độ sâu cáp của mình.
Bạn có thể sẽ gặp trở ngại hoặc cần phải rẽ trong quá trình chôn cáp. Điều hướng những tình huống này một cách an toàn và hiệu quả là chìa khóa.
Mẹo:Luôn luôn nhận thức được những gì có thể ở dưới lòng đất. Đánh dấu tiện ích có thể không chính xác hoặc không đầy đủ. Tìm kiếm các dấu hiệu trực quan như đồng hồ đo gas hoặc hộp điện.
Dưới đây là một số bước bạn nên làm theo:
Khi đến gần chướng ngại vật, bạn nên giảm tốc độ. Nếu đó là một vật thể nhỏ, bất động như một tảng đá lớn, bạn có thể cần phải cẩn thận di chuyển xung quanh nó. Đối với những trở ngại lớn hơn hoặc các tiện ích hiện có, bạn phải dừng lại. Sau đó, bạn đào những lỗ nhỏ, một quá trình được gọi là ổ gà, để xác nhận trực quan vị trí chính xác của đường ống hoặc dây cáp. Điều này đặc biệt quan trọng khi các tiện ích chạy song song hoặc chéo các cài đặt mới. Máy đào chân không được khuyên dùng cho việc này để tránh hư hỏng.
Bạn cũng có thể sử dụngthiết bị định vị. Các công cụ như máy định vị điện từ phát hiện từ trường từ dòng điện. Máy định vị Radar xuyên đất (GPR) sử dụng xung điện từ để lập bản đồ các vật thể dưới lòng đất. Bạn nên xác nhận các địa điểm bằng nhân viên và thiết bị của riêng mình, đặc biệt là ở khu vực tư nhân nơi dịch vụ Một cuộc gọi có thể không áp dụng.
Đối với các góc, bạn không thể thực hiện những cú rẽ gấp, đột ngột bằng Dụng cụ chôn cáp cầm tay chạy bằng động cơ diesel MARSHINE. Bạn cần tạo một đường cong nhẹ nhàng. Bạn có thể cần phải nhấc lưỡi dao lên một chút, đặt lại vị trí của dụng cụ và sau đó gài lại để tạo ra một vòng quay mượt mà. Điều này ngăn ngừa hư hỏng cáp và đảm bảo rãnh liên tục.
Bước cuối cùng trong quá trình vận hành là đảm bảo bạn đã đạt được độ sâu và phạm vi phủ sóng cáp thích hợp. Điều này rất quan trọng cho sự an toàn và tuổi thọ của quá trình cài đặt của bạn. Các khu vực và loại cáp khác nhau có yêu cầu về độ sâu tối thiểu cụ thể.
Ví dụ: đây là một số độ sâu tối thiểu phổ biến:
Bạn cũng cần xem xét việc phân loại diện tích của mặt đất.
Đối với cáp điện áp thấp trên vỉa hè 2m, Streetworks UK khuyến nghịđộ sâu tối thiểu 450 mm. Hướng dẫn của IET Lưu ý 1: Lựa chọn & Lắp đặt đề xuất độ sâu tối thiểu là 500 mm cho các công trình lắp đặt ở nơi việc chuẩn bị nền đất không đáp ứng các tiêu chuẩn xây dựng đường cao tốc. Điều này bảo vệ chống lại sự chuyển động của mặt đất và sương giá. Tại các địa điểm hoặc cơ sở lắp đặt đặc biệt, chẳng hạn như những địa điểm được nêu chi tiết trong Phần 7 của BS 7671:2018+A2:2022, độ sâu tối thiểu cụ thể là bắt buộc. Ví dụ, trong các cơ sở nông nghiệp và làm vườn, Quy định 705.522 quy định độ sâu tối thiểu là 0,6 m, tăng lên 1,0 m đối với đất trồng trọt hoặc canh tác. Đối với các khu cắm trại/caravan/cắm trại và các địa điểm tương tự cũng như các đơn vị kết nối điện trên bờ cho tàu dẫn đường nội địa, độ sâu tối thiểu là 0,6 m là bắt buộc (Quy định 708.521.7.2 và 730.521.101.3.2). Tại bến du thuyền và các địa điểm tương tự, Quy định 709.521.1.7 yêu cầu độ sâu tối thiểu là 0,5 m. Hãy nhớ rằng, đây là độ sâu tối thiểu. Có thể cần phải chôn sâu hơn để tránh thiệt hại do xáo trộn mặt đất có thể thấy trước.
Luôn kiểm tra kỹ các mã và quy định địa phương của bạn. Bạn muốn đảm bảo cài đặt của bạn đáp ứng tất cả các yêu cầu. Sau khi đặt cáp và lấp rãnh, bạn nên kiểm tra trực quan toàn bộ đường chạy. Hãy tìm bất kỳ khu vực nào mà cáp có thể quá nông hoặc lộ ra ngoài. Bạn muốn có một lớp nền mịn màng và nhất quán.
Bạn đã chôn thành công dây cáp của mình. Bây giờ, bạn cần phải hoàn thành tốt công việc và chăm sóc thiết bị của mình. Các bước chôn sau thích hợp và bảo trì thường xuyên đảm bảo dự án của bạn kéo dài và công cụ của bạn luôn sẵn sàng cho nhiệm vụ tiếp theo.
Lấp đất không chỉ đơn thuần là ném đất trở lại rãnh. Bạn muốn bảo vệ dây cáp mới được đặt và khôi phục khu vực. Đầu tiên, bạnđào rãnh đến độ sâu thích hợp, đảm bảo bạn loại bỏ mọi tảng đá hoặc mảnh vụn sắc nhọn. Tiếp theo, bạn phủ thêm một lớp cát hoặc đất sàng để đệm cáp. Điều này bảo vệ nó khỏi thiệt hại trong tương lai. Sau đó, bạn dán băng cảnh báo cách cáp khoảng 12 inch. Điều này cảnh báo các máy đào trong tương lai về các đường bị chôn vùi. Bạn cẩn thậnlấp rãnh theo từng lớpvà nén chặt đất. Điều này ngăn chặn tình trạng sụt lún đất trong tương lai. Cuối cùng, bạn khôi phục lại bề mặt về tình trạng ban đầu hoặc tốt hơn. Bạn cũng dán nhãn mạch tại bảng điều khiển và lưu giữ các bản ghi về đường rãnh để tham khảo sau này.
Sau một ngày dài làm việc, bạn phải dọn dẹp sạch sẽMARSHINE Máy đào rãnh cáp chạy bằng diesel MARSHINE Công cụ cài đặt cáp Công cụ chôn cáp cầm tay. Bạn nên loại bỏ tất cả bụi bẩn, bùn và mảnh vụn bám trên lưỡi dao, khu vực động cơ và bánh xe. Điều này ngăn ngừa rỉ sét và giữ cho các bộ phận chuyển động tự do. Sử dụng bàn chải cứng hoặc máy rửa áp lực để xử lý vết bẩn cứng đầu. Kiểm tra xem có bu lông nào bị lỏng hoặc các bộ phận bị hư hỏng không. Sau khi sạch và khô, hãy bảo quản dụng cụ của bạn ở nơi khô ráo, an toàn, tránh thời tiết khắc nghiệt. Điều này bảo vệ khoản đầu tư của bạn và kéo dài tuổi thọ của nó.
Ngay cả khi bảo trì tốt, bạn vẫn có thể gặp phải sự cố. Nếu dụng cụ của bạn không khởi động, hãy kiểm tra mức nhiên liệu và bugi. Nếu lưỡi cắt không hiệu quả, hãy kiểm tra xem nó có bị hư hỏng hoặc bị cùn không. Bạn có thể cần phải mài hoặc thay thế nó. Nếu bạn nhận thấy độ sâu không nhất quán, hãy kiểm tra khả năng điều chỉnh của lưỡi dao và đảm bảo mặt đất không quá cứng hoặc nhiều đá. Luôn tham khảo hướng dẫn sử dụng công cụ của bạn để biết các bước khắc phục sự cố cụ thể.
Bây giờ bạn đã có kiến thức để chôn cáp một cách tự tin. Bạn có thể đạt được kết quả chuyên nghiệp trên mọi dự án. Máy đào rãnh cáp chạy bằng động cơ diesel MARSHINE Dụng cụ chôn cáp cầm tay sẽ giúp bạn thực hiện việc này. Hãy làm theo các bước sau để lắp đặt cáp an toàn và hiệu quả. Bạn sẽ hoàn thành nhiệm vụ của mình một cách hiệu quả.
Bạn phải làm theomã địa phương. Độ sâu khác nhau. Ví dụ: cáp UF được bảo vệ GFCI cần 12 inch. Cáp UF không phải GFCI cần 24 inch. Luôn kiểm tra các yêu cầu dự án cụ thể của bạn.
Bạn nên dừng lại ngay lập tức. Sử dụng ổ gà hoặc đào chân không để tìm chướng ngại vật. Sau đó bạn có thể cẩn thận làm việc xung quanh nó. Không bao giờ ép dụng cụ của bạn đi qua những vật cản không xác định.
Bạn nên làm sạch dụng cụ của mình sau mỗi lần sử dụng. Điều này loại bỏ bụi bẩn và mảnh vụn. Vệ sinh thường xuyên sẽ ngăn ngừa rỉ sét và giữ cho các bộ phận chuyển động trơn tru. Nó kéo dài tuổi thọ công cụ của bạn.
